Geschieberückhalt

Geröllfang Typ GESMO

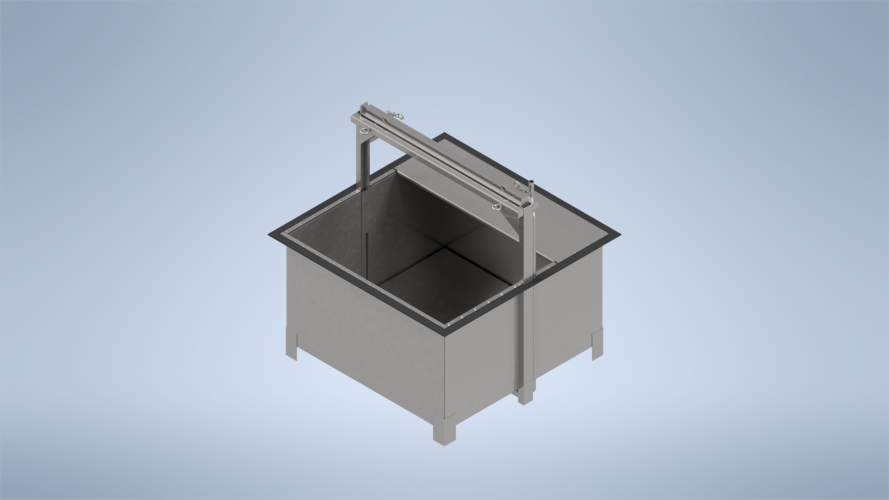

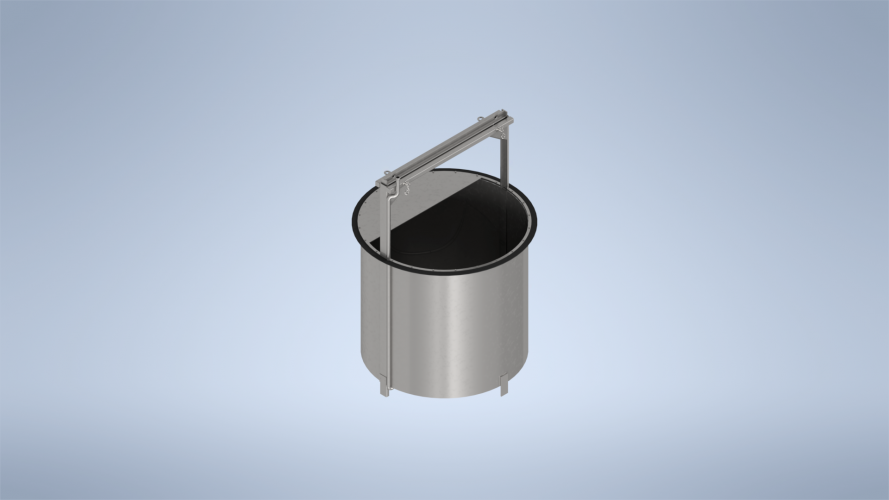

Der BIOGEST® Geröllfang Typ GESMO dient zum gezielten Sammeln und Entnehmen von Geschiebe aus Kanalleitungen im Misch- und Regenwassersystem. Der belüftete Geschiebesammeleinsatz erleichtert die Entnahme des komprimierten Anfalls von Stoffen aus dem Kanal.

Das ankommende Geschiebe wird im Siebkorbeinsatz aufgenommen, belüftet und umgewälzt. Gemäß Geschiebeanfalls wird durch geeignete Hebezeuge der Siebkorbeinsatz aus dem Schacht entnommen, entleert und wieder in den Schacht eingelassen.

Gezielter Rückhalt und Entnahme von Geröll und Geschiebe aus Kanälen

Die Funktionsweise

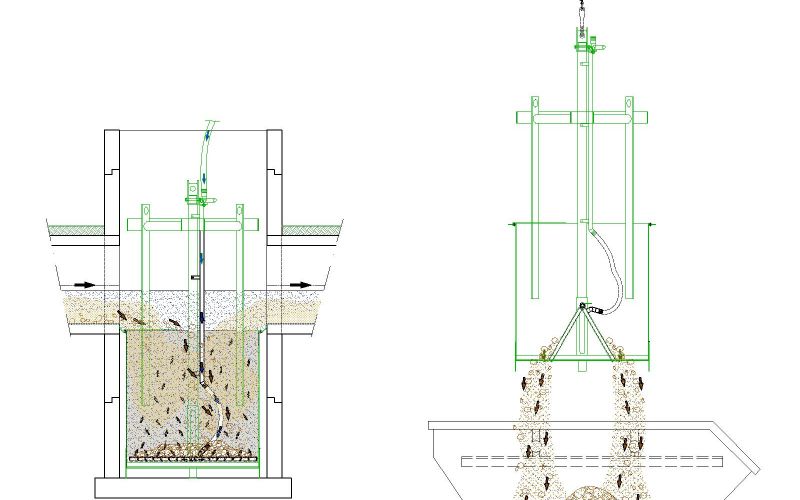

Bei der Inbetriebnahme wird der Geschiebesammeleinsatz mittels geeignetem Hebezeug in den dafür vorgesehenen, leeren Schacht eingelassen. Zwecks Übergang zur Schachtwand ist an der Außenkante des Sammeleinsatzes eine Gummilippe angebracht. Diese dient gleichzeitig zur einfachen Zentrierung beim Herablassen des Sammeleinsatzes in den Schacht. Im Einlaufbereich befindet sich ein Leitblech, welches die Verweilzeit verkürzen soll. Damit die Schwimm- und Schwebteile möglich nicht im Schacht sedimentieren.

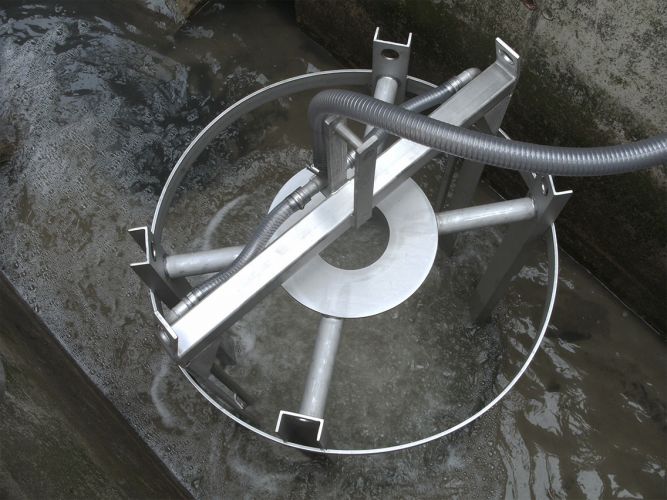

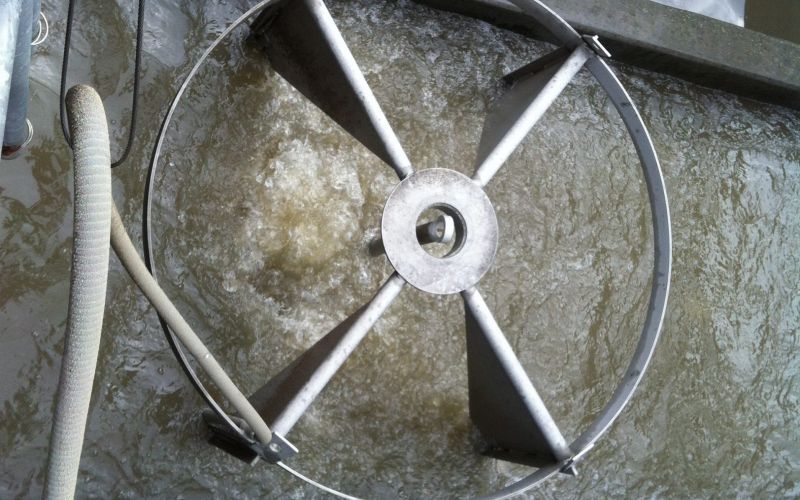

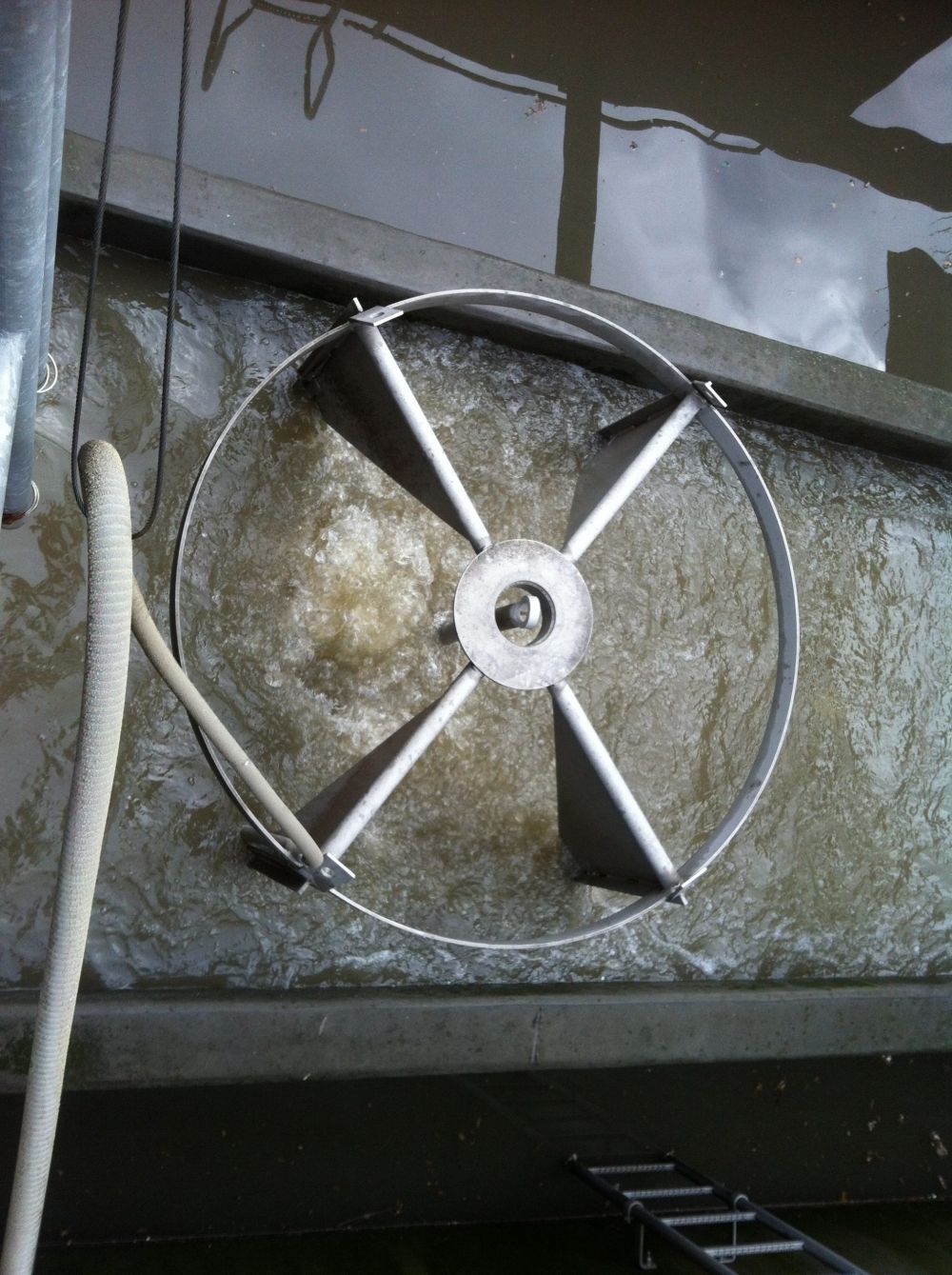

Der gesamte Behälterboden ist mit Belüftungslöchern versehen, die das Geschiebe umwälzen und belüften. Dadurch wird zusätzlich noch verhindert, dass leichte Stoffe sedimentieren. Die schweren Teile sinken bestimmungsgemäß in den Siebkorbeinsatz und können dann periodisch entnommen werden.

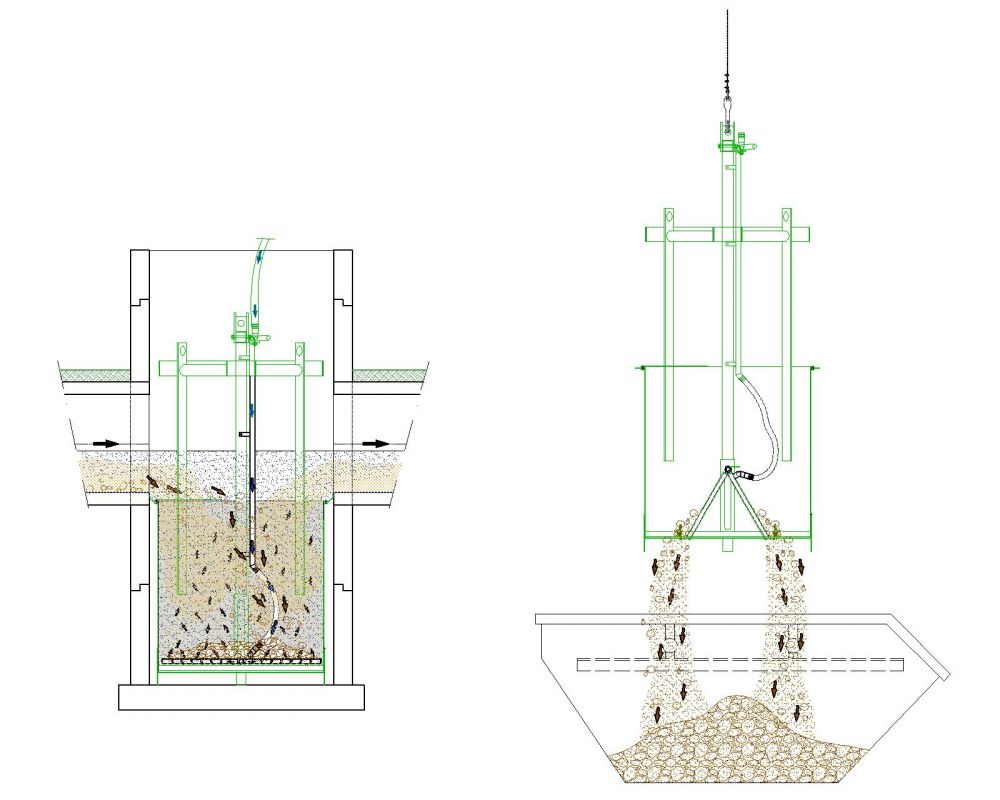

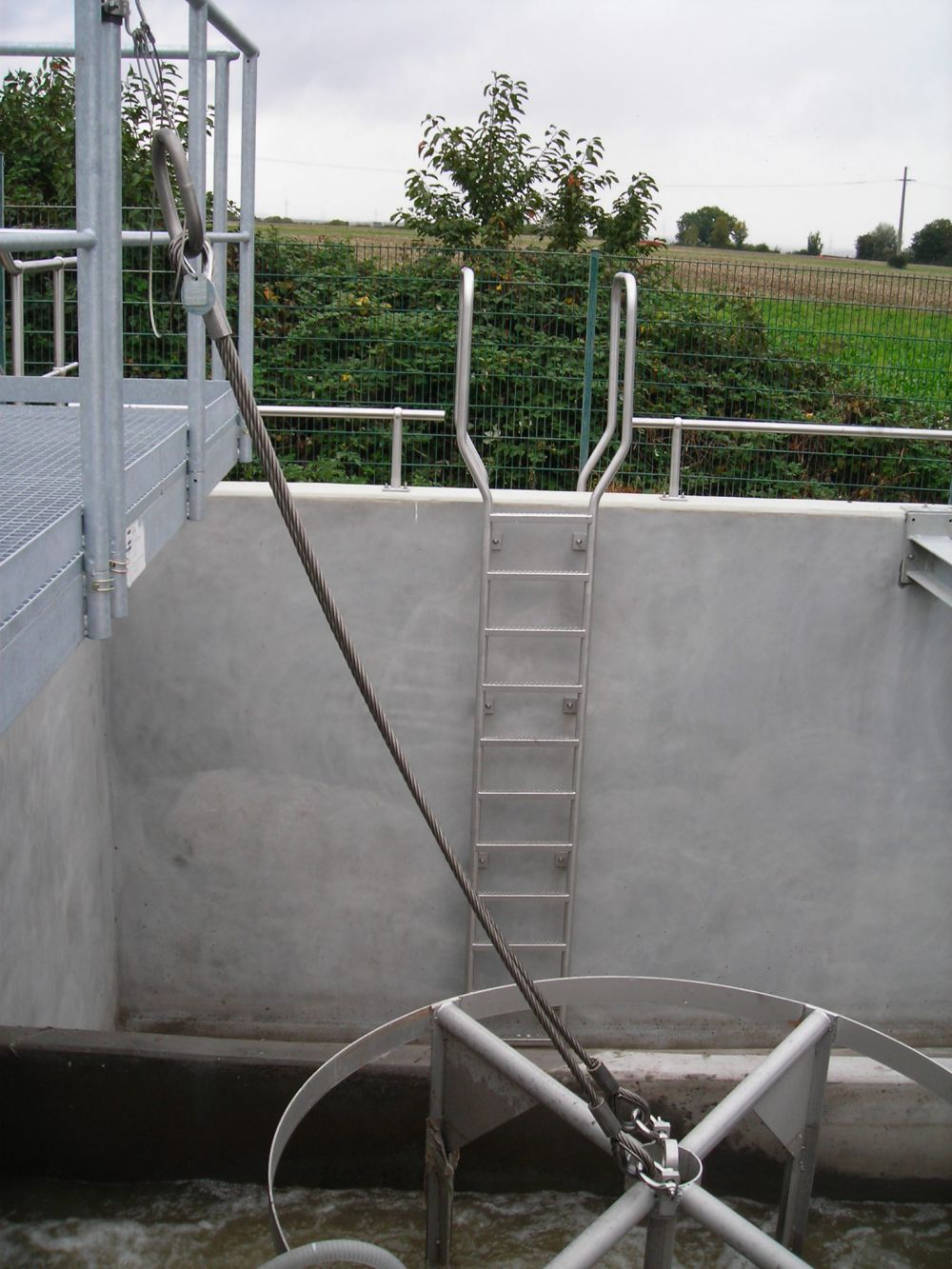

Zum Entleeren wird der Geschiebesammeleinsatz, nach Abkopplung der Druckluftleitung mittels Kranösen, komplett aus dem Geröllfangschacht herausgehoben. Das Geschiebe bleibt vollständig im Sammeleinsatz.

Der Geschiebesammeleinsatz wird über die Containermulde oder eine LKW-Ladefläche geschwenkt. Durch Zug an den Entriegelungsösen wird die Bodenebene angeklappt und somit geöffnet. Das Geschiebe rutscht heraus und der Geschiebesammeleinsatz wird, nach kompletter Entleerung, wieder zurückgeschwenkt und in den Geröllfangschacht abgesenkt. Nach Anschluss der Druckluftleitung steht der Geröllfang innerhalb kürzester Zeit wieder zur Geschieberückhaltung zur Verfügung.

Die Vorteile

  • Einfaches Sammeln und Entnehmen von Geröll und Geschiebe
  • Schnelle Entleerung des Geröllfangs im laufenden Betrieb
  • Keine Installationen im Geröllfangschacht notwendig
  • Einfache und kostengünstige Montage der Anlage
  • Wartungsarmer Betrieb
  • Robuste Bauweise aus Edelstahl
  • Lieferbar auch ohne Belüftungseinheit
