Abflussdrosselung

Wirbel­abfluss­begrenzer Typ WAB

In Abhängigkeit von der Größe des Entwässerungsgebietes werden mehr oder weniger viele Rückhaltesysteme notwendig. Unabhängig von der konstruktiven bzw. konzeptionellen Gestaltung haben sie die gleiche Aufgabe: Die dem Stausystem zufließende Abwassermenge soll quantitativ gedrosselt in das nachfolgende Kanalsystem abgeleitet werden.

Deshalb ist es die Aufgabe spezieller Drosselorgane, die Abflussmenge eines Regenstausystems mehr oder weniger exakt zu begrenzen und eine vorher festgelegte Abwassermenge bei maximaler Stauhöhe abfließen zu lassen.

zur kontinuierlichen Entleerung von Regenstausystemen sowie Strassen- und Parkplatzentwässerung

Die Funktionsweise

Vor der Abflussöffnung eines Stausystems in Nassaufstellung montiert, wird die vorher festgelegte Abflussmenge mittels Wirbelströmungsprinzip gedrosselt.

Der Wirbelabflussbegrenzer hat eine stabile Edelstahlkonstruktion ohne bewegte Teile. Wasser strömt tangential in die Drossel ein. Bei geringen Durchflüssen entsteht praktisch kein Widerstand für die durchströmende Wassermenge. Bei steigendem Durchfluss steigt die tangentiale Geschwindigkeit in der Drossel. Dadurch kommt es zu einer Ausformung eines Wirbels, der einen luftgefüllten Kern hat.

Diese Wirbelströmung hat einen Bremseffekt und reduziert damit auf einen vordefinierten maximalen Durchfluss, ohne dass die Durchflussöffnung reduziert wird. Der Wirbelabflussbegrenzer kann mit einem verstellbaren, U-geformtem Einlaufbereich ausgeführt werden. Dadurch kann die Drosselmenge nachträglich reduziert werden.

Die Ausführungsvarianten

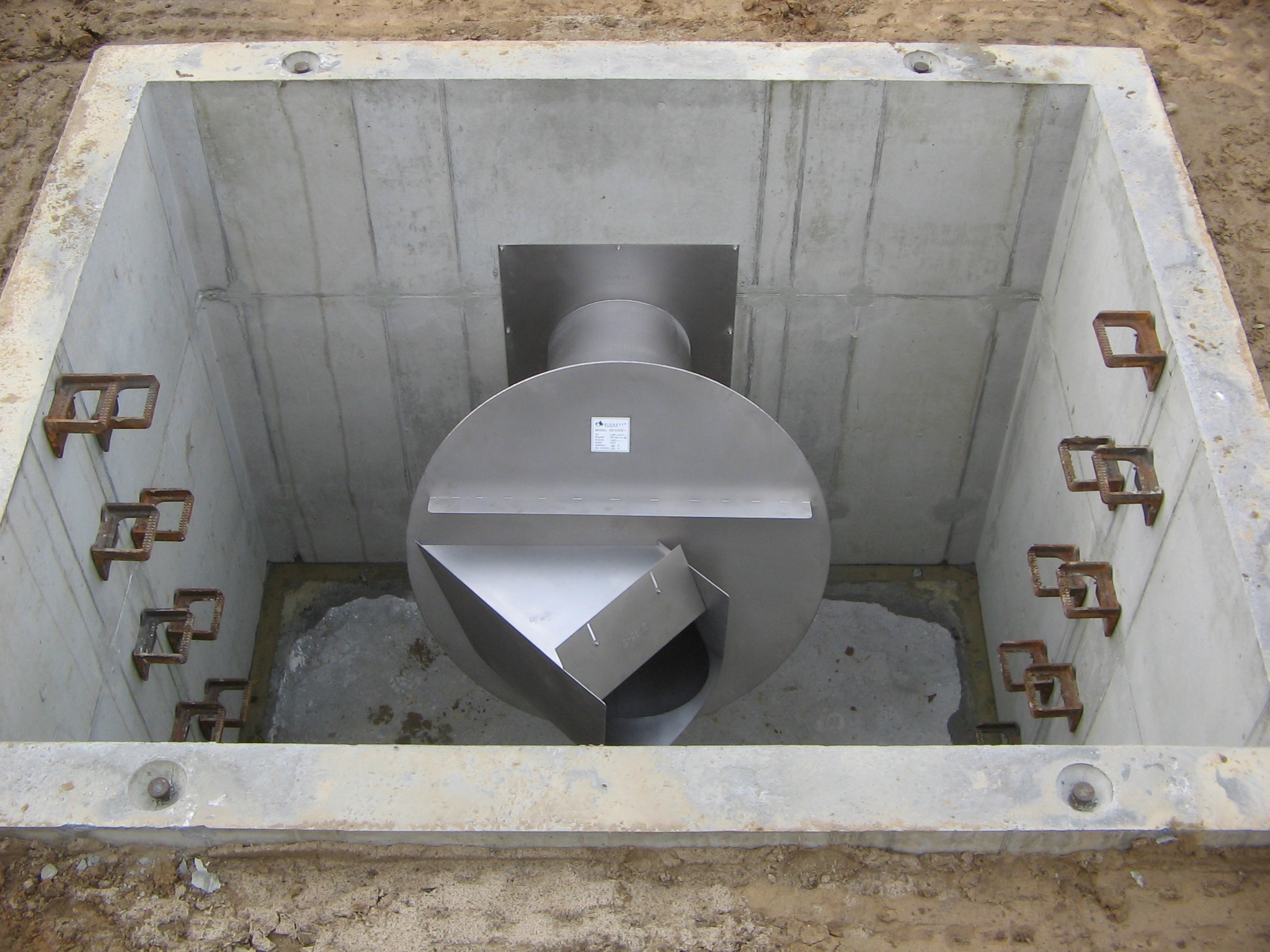

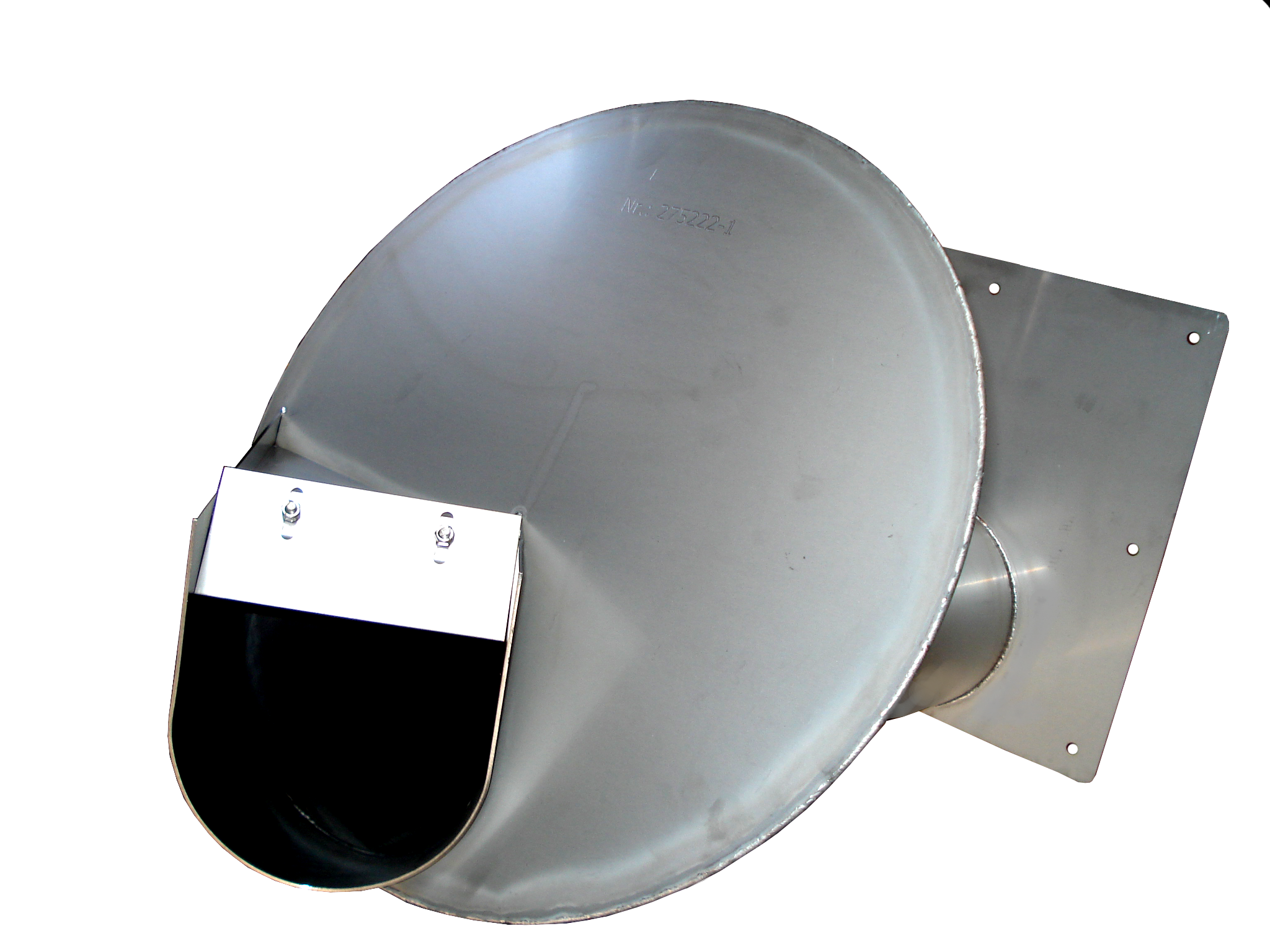

Der Wirbelabflussbegrenzer Typ WAB-UCY ist ein nass installierter Durchflussregler. Im Gegensatz zur halbtrockenen Variante ist kein separater Auslass erforderlich. Um jedoch im Falle eines Überstaus den Schacht entleeren zu können, kann ein integrierter Notablauf in der Wirbeldrossel vorgesehen werden. Der Typ WAB-UCY besteht aus einem Einlauf, einer konischen Wirbelkammer und einem Ablauf, die an einer Betonwand befestigt oder in einer Öffnung in Beton eingebracht werden können.

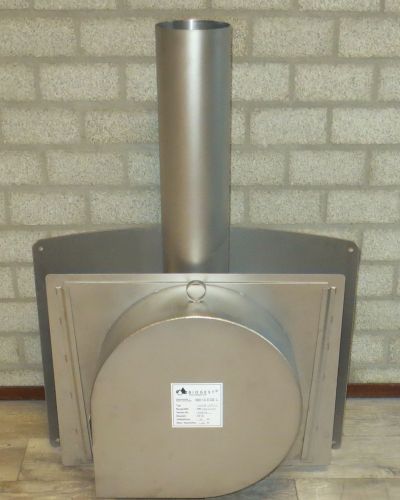

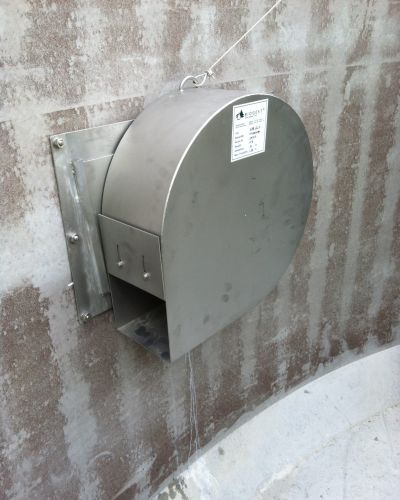

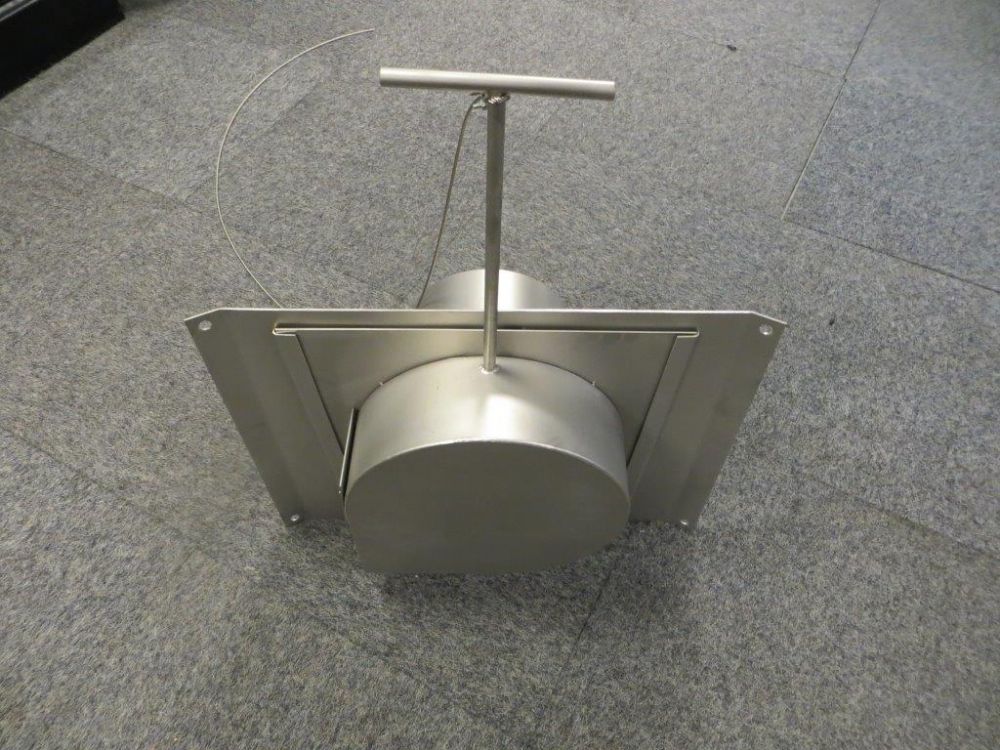

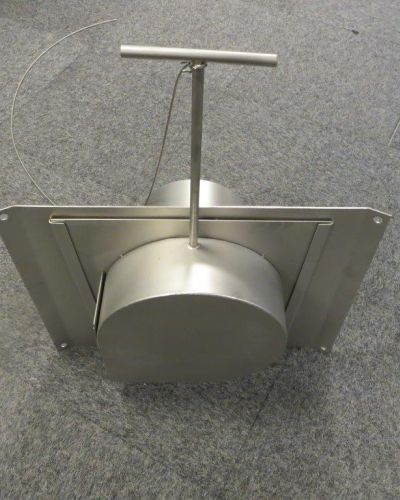

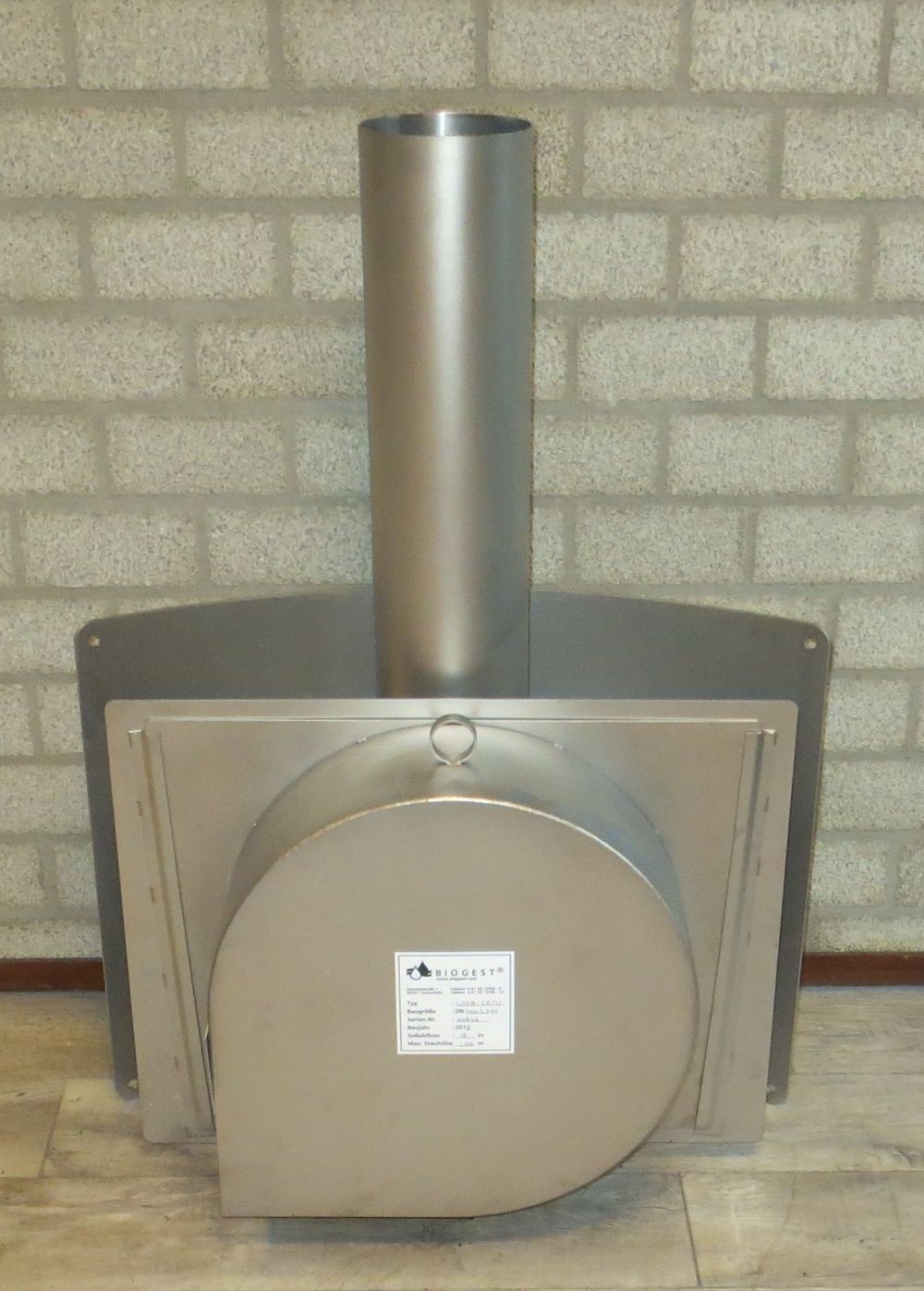

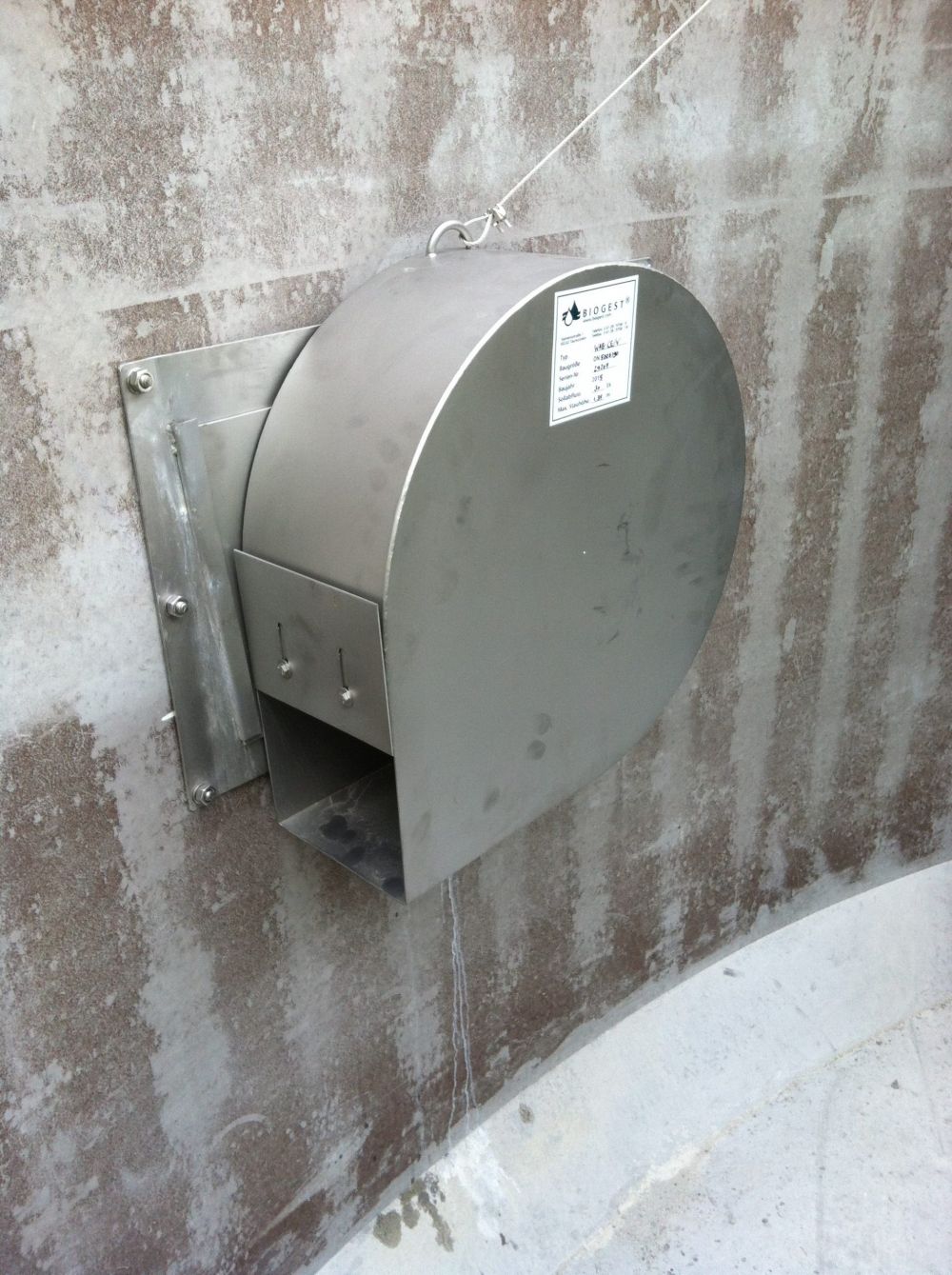

Der Wirbelabflussbegrenzer Typ WAB-CE / V ist ein nass installierter vertikaler Durchflussregler. Dieser Typ besteht aus einem vertikalen konischen Wirbelkörper und eignet sich besonders zur Begrenzung von Regenwasser. Dabei wird der Wirbelkörper auf eine Steckplatte gelegt, die an einer Wand gedübelt wird. Mit einer Zugstange kann das Gerät hochgezogen werden, um Verstopfungen zu beseitigen.

Die Vorteile

  • Drosselung ohne bewegliche Teile
  • Aktive strömungsmechanische Drossel
  • Keine Verschleißteile
  • Fremdenergiefreier Betrieb
  • Robuste und einfache Edelstahlkonstruktion
  • Einfache Montage
  • Verschiedene Anschlussvarianten möglich
  • Minimaler Wartungsaufwand
