Technischer Hochwasserschutz

Hochwasserrückhaltebecken (HRB) schützen Siedlungsgebiete, Infrastruktur und Gewässer vor den Auswirkungen hoher Abflussspitzen. Sie speichern bei Starkregen und Hochwasser große Wassermengen temporär und geben diese anschließend kontrolliert an den Unterlauf ab.

Eine wesentliche Aufgabe der technischen Ausrüstung eines Hochwasserrückhaltebeckens ist daher die zuverlässige Begrenzung und Regelung des Abflusses.

BIOGEST® entwickelt und fertigt hierfür technische Lösungen für Hochwasserrückhaltebecken und Hochwasserschutzanlagen – von mechanischen und elektrischen Abflussregelungen über Schieber und Rückstauschutz bis hin zu Lösungen für die aquatische und terrestrische Durchgängigkeit.

Ausrüstung für den Hochwasserschutz

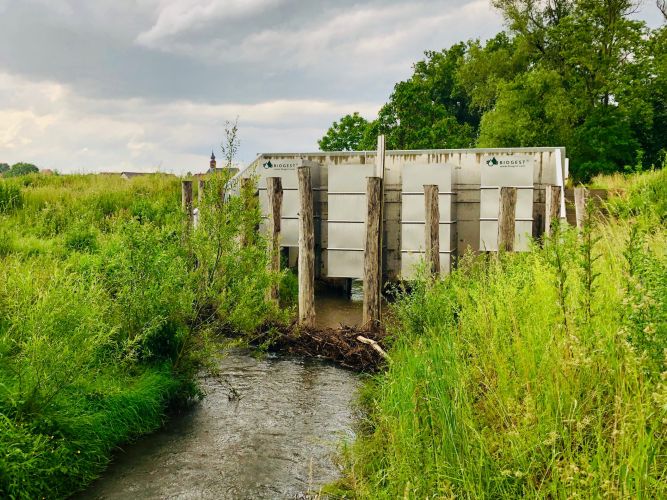

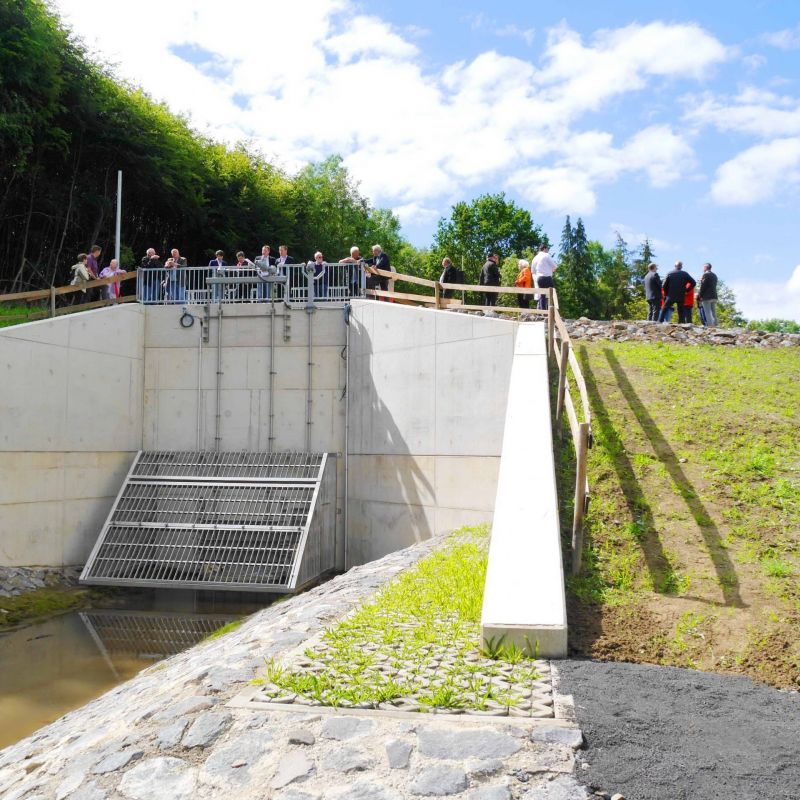

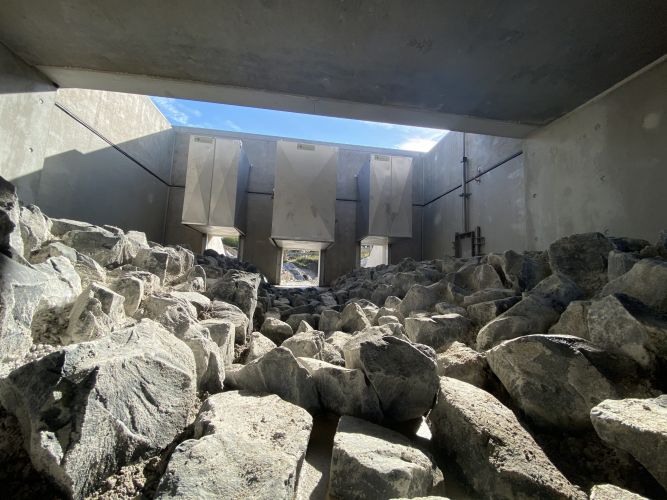

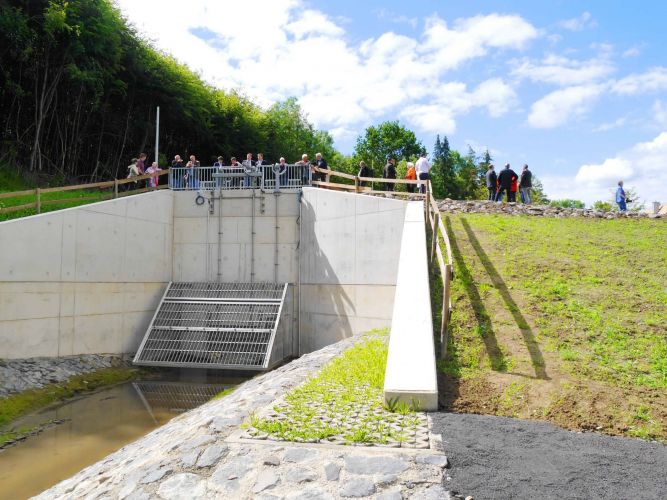

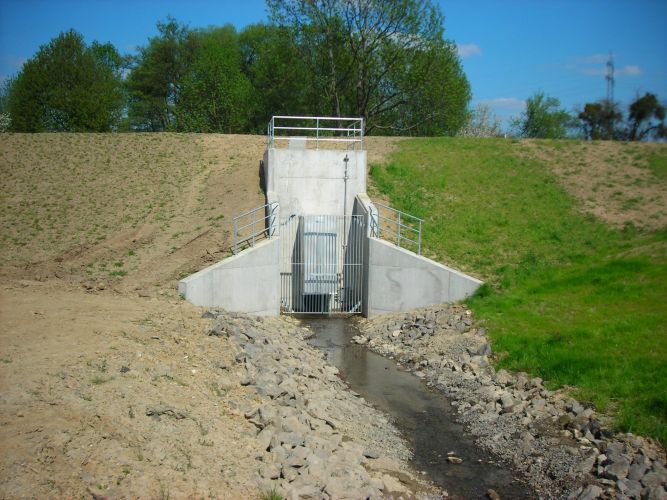

Abflussregelung in Hochwasserrückhaltebecken

Der zulässige Abfluss eines Hochwasserrückhaltebeckens wird entsprechend der hydraulischen Bemessung des Gesamtsystems festgelegt. Aufgabe des Drosselorgans ist es, diesen Abfluss auch bei unterschiedlichen Wasserständen zuverlässig einzuhalten.

BIOGEST® bietet hierfür sowohl fremdenergiefreie mechanische Abflussbegrenzer als auch elektronisch gesteuerte Abflussregler an.

Die Auswahl und Auslegung des geeigneten Systems erfolgt projektbezogen anhand der erforderlichen Abflussmenge, des maximalen Einstaus, der baulichen Gegebenheiten und der gewünschten Betriebsweise.

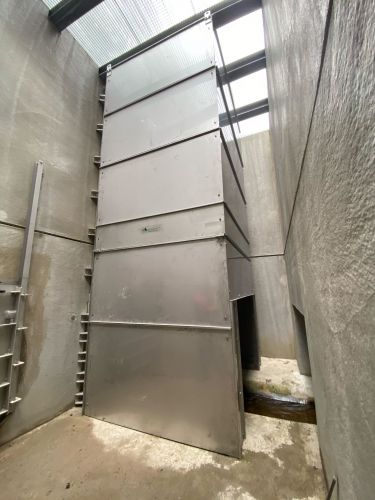

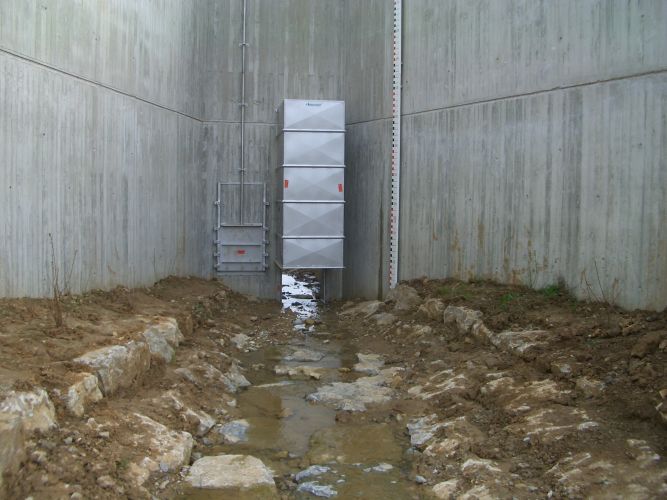

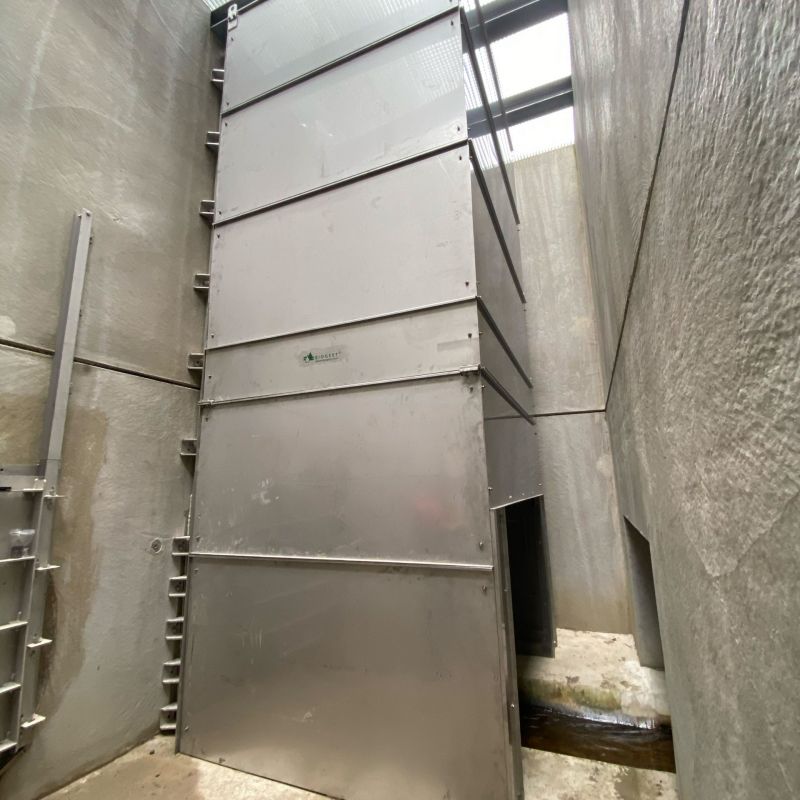

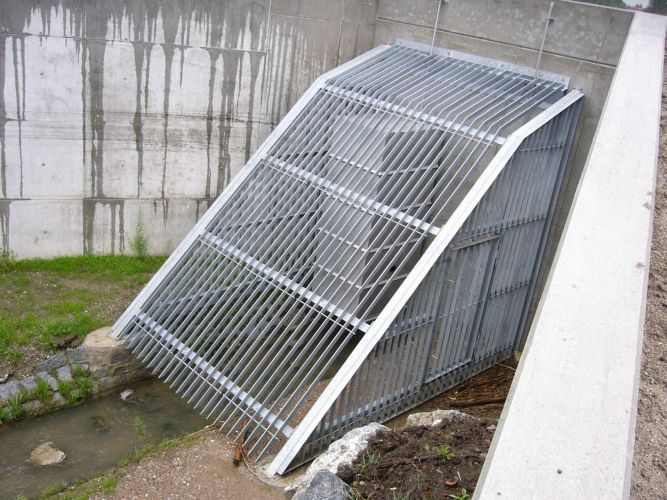

ALPHEUS® Typ AH – fremdenergiefreier Abflussbegrenzer

Der ALPHEUS® Abflussbegrenzer Typ AH wurde speziell für den Einsatz in Hochwasserrückhaltebecken entwickelt.

Das mechanische Drosselorgan arbeitet selbsttätig und ohne elektrische Fremdenergie. Mit steigendem Wasserstand wird der freie Abflussquerschnitt automatisch angepasst und die vorgegebene Abflussmenge über den Regelbereich weitgehend konstant gehalten.

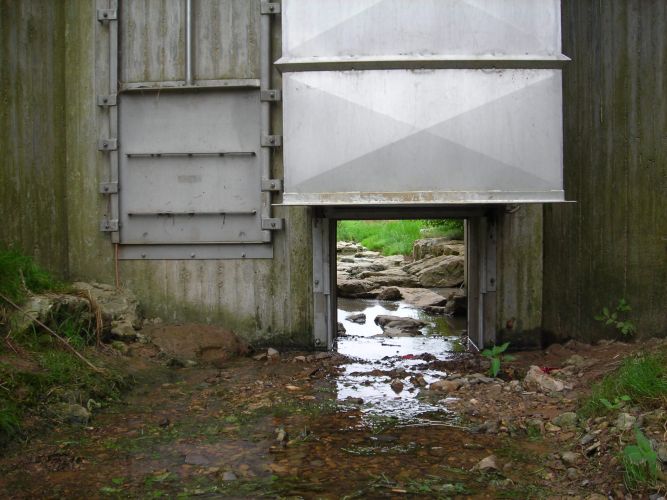

Im Niedrigwasserzustand ist die Schieberöffnung vollständig geöffnet. Dadurch steht ein großer freier Abflussquerschnitt zur Verfügung und die aquatische Durchgängigkeit des Bauwerks wird unterstützt.

Vorteile des ALPHEUS® Typ AH

  • selbsttätige Funktion ohne elektrische Fremdenergie
  • aktive Abflussregelung
  • weitgehend konstanter Drosselabfluss bei unterschiedlichen Einstauhöhen
  • großer freier Querschnitt bei Niedrigwasser
  • aquatische Durchgängigkeit
  • robuste Ausführung für Hochwasserrückhaltebecken
  • hochwertige Edelstahlkonstruktion
  • geringer Betriebs- und Wartungsaufwand
Typ ansehen

EGAR – elektronisch gesteuerter Abflussregler

Steht am Hochwasserrückhaltebecken eine elektrische Energieversorgung zur Verfügung, ermöglicht der elektronisch gesteuerte Abflussregler Typ EGAR eine flexible und präzise Regelung des Beckenabflusses.

Der aktuelle Wasserstand im Hochwasserrückhaltebecken wird kontinuierlich erfasst. Auf Grundlage des gemessenen Wasserstandes und der hinterlegten hydraulischen Kennwerte berechnet die Steuerung die erforderliche Öffnung des elektrisch angetriebenen Drosselschiebers.

Die Schieberstellung wird automatisch angepasst, sodass der vorgegebene Abfluss auch bei verändertem Einstau kontrolliert abgegeben wird.

Ein besonderer Vorteil der elektrischen Abflussregelung liegt in ihrer Flexibilität. Sollwerte und Betriebsparameter können angepasst und unterschiedliche Betriebszustände oder Regelstrategien in der Steuerung berücksichtigt werden.

Vorteile des EGAR

  • kontinuierliche elektronische Wasserstandserfassung
  • automatische Regelung der Schieberstellung
  • kontrollierter Abfluss bei unterschiedlichen Einstauhöhen
  • frei parametrierbare Sollwerte
  • Anpassung an unterschiedliche Betriebszustände
  • Erfassung von Wasserstand und Schieberstellung
  • Weitergabe von Betriebs- und Störmeldungen möglich
  • Einbindung in übergeordnete Steuerungs- und Fernwirksysteme möglich
Typ ansehen

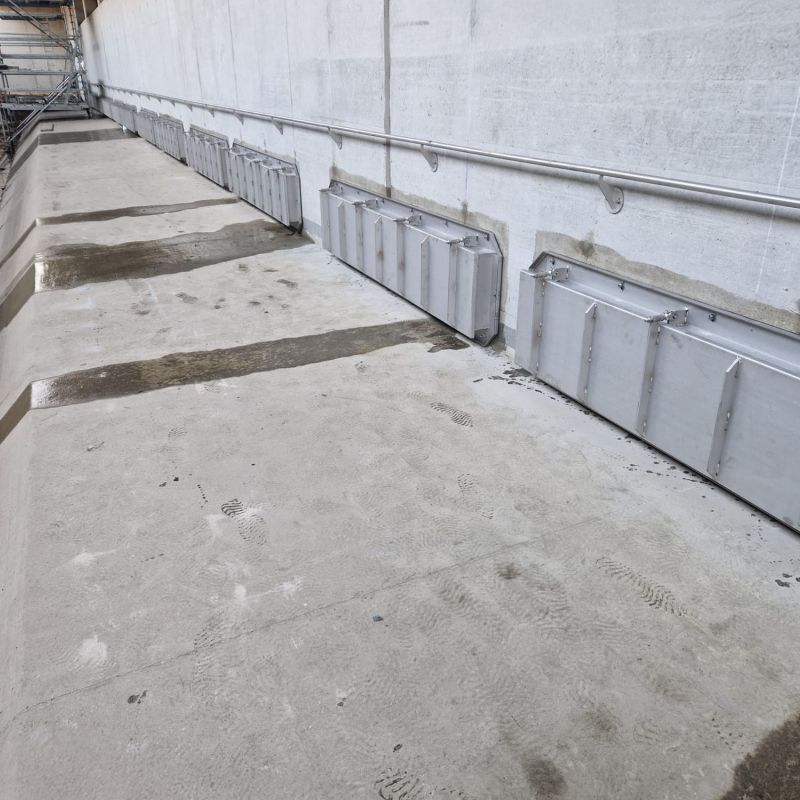

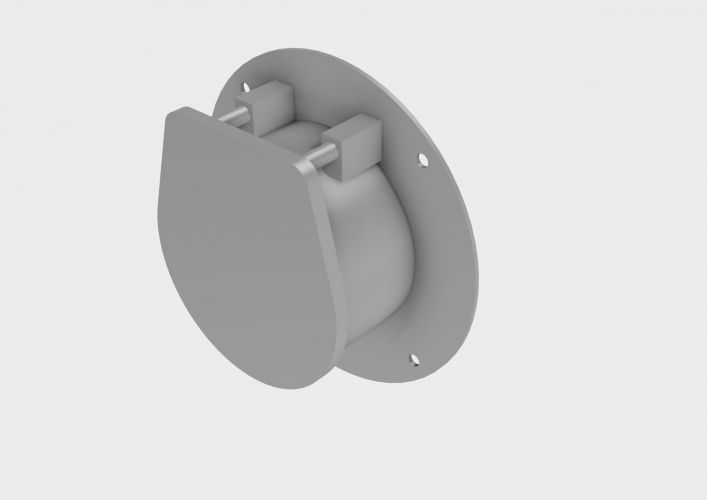

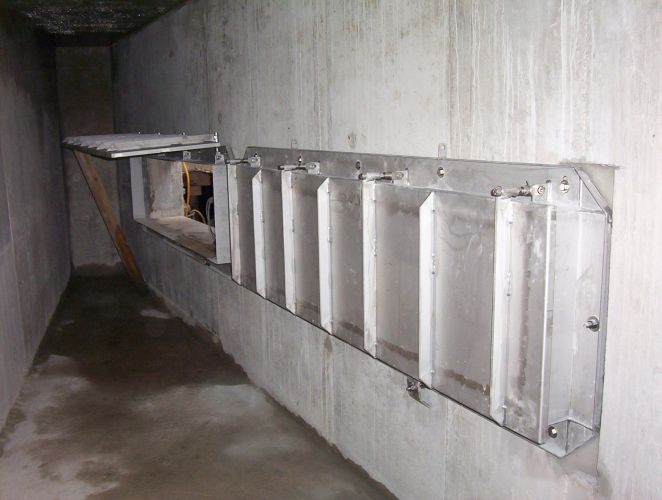

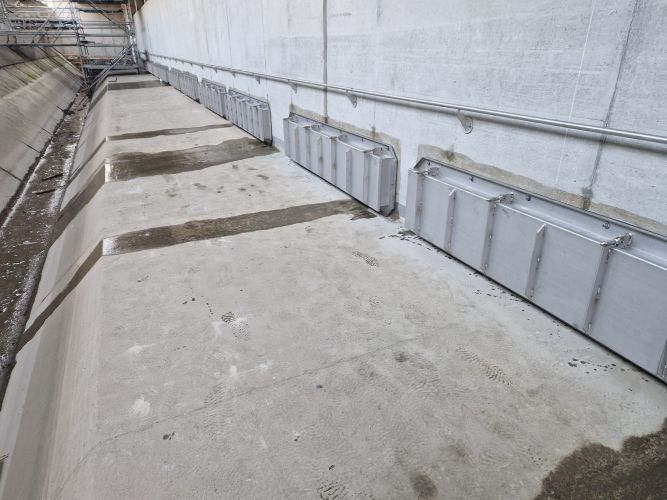

Rückstau­schutzklappen Typ RSK / RSS

Rückstauschutzklappen verhindern, dass bei erhöhtem Wasserstand in der Vorflut Wasser in die angeschlossene Kanalisation oder Entwässerungsanlage zurückströmt.

Bei normalem Abfluss öffnet die Klappe selbsttätig in Fließrichtung. Steigt der Wasserstand auf der Vorflutseite, wird die Klappe durch den anstehenden Wasserdruck geschlossen und verhindert einen Rückfluss.

BIOGEST® Rückstauschutzklappen stehen für unterschiedliche Einbausituationen zur Verfügung:

  • Typ RSK für runde Querschnitte
  • Typ RSS für rechteckige Querschnitte

Damit lässt sich ein wirkungsvoller und fremdenergiefreier Rückstauschutz in Hochwasserschutz- und Entwässerungsanlagen realisieren.

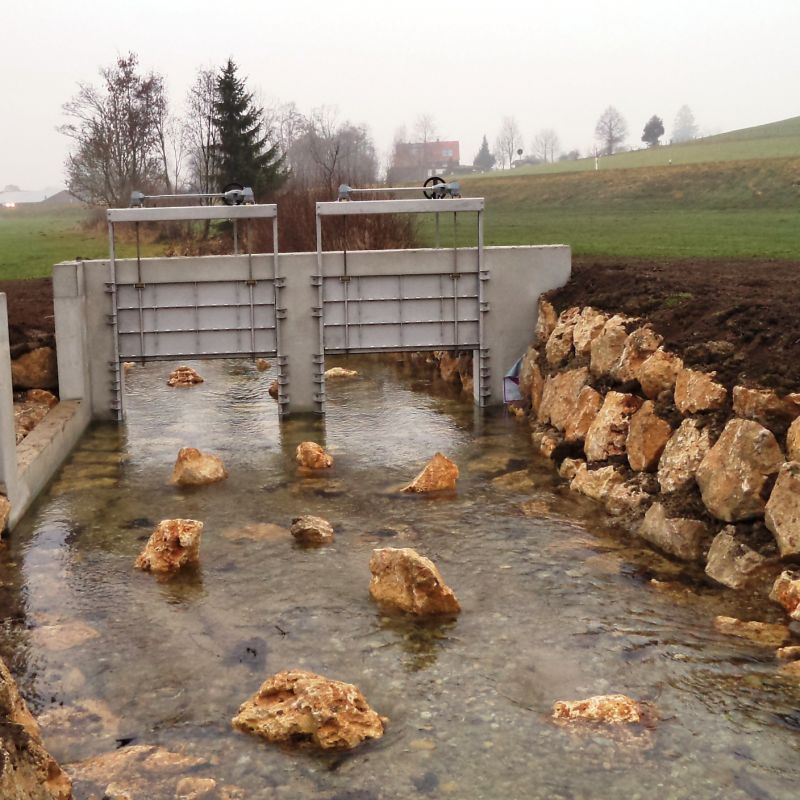

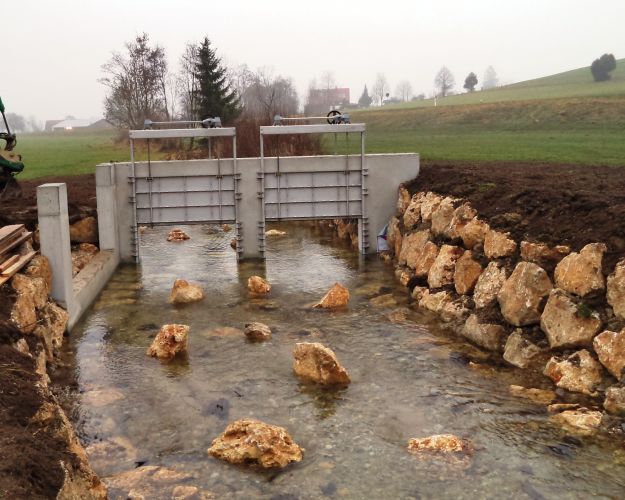

Gewindeschieber und Absenkschütze

Schieber und Schütze übernehmen wichtige Absperr-, Regel- und Entlastungsfunktionen innerhalb von Hochwasserrückhaltebecken und anderen wasserwirtschaftlichen Bauwerken.

BIOGEST® Gewindeschieber Typ GWS und Absenkschütze Typ ASS werden projektbezogen an die jeweiligen hydraulischen und baulichen Anforderungen angepasst.

Typische Einsatzbereiche sind:

  • Hochwasserrückhaltebecken
  • Drossel- und Ablaufbauwerke
  • Trennbauwerke
  • Hochwasserentlastungsanlagen
  • Zu- und Ablaufbauwerke

Je nach Anforderung, können unterschiedliche Abmessungen und Betätigungsarten realisiert werden.

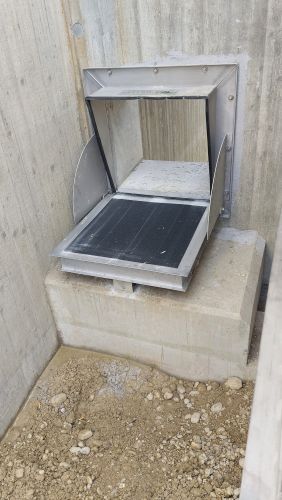

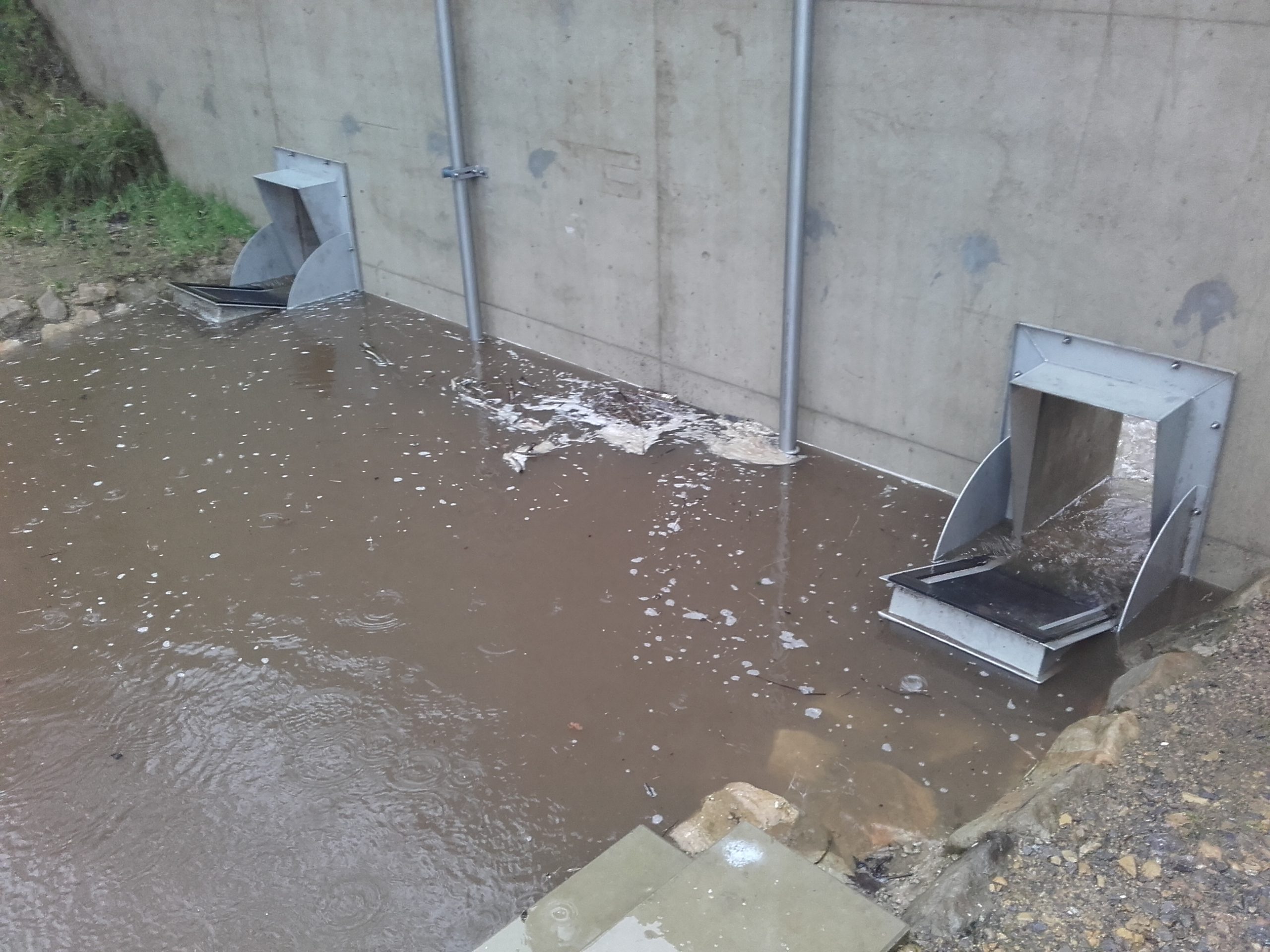

Kleintierklappe Typ KTK

Bei Hochwasserrückhaltebecken muss die Wassermenge für Unterlieger konstant gedrosselt abgegeben werden. Neben einem Drosselorgan mit „aquatischer Durchgängigkeit“ sollte auch für Kleintiere, die nicht schwimmen können (landgebundene Kleintiere), eine Fluchtklappe („terrestrische Durchgängigkeit“) angebracht werden. Bei schnell steigendem Wasserspiegel können diese Tiere nicht entkommen und sind den Fluten ausgesetzt! Für diese Tiere ist eine seitlich angebrachte Fluchtklappe der einzige Fluchtweg bei ansteigendem Wasser im HRB.

Die BIOGEST®-Kleintierklappe Typ KTK® ist im normalen Betriebs- und Niedrigwasserzustand vollständig geöffnet und ermöglicht einen möglichst barrierearmen Übergang im Bereich der Berme.

Steigt der Wasserstand im Hochwasserrückhaltebecken, schwimmt die Kleintierklappe selbsttätig auf und verschließt den zusätzlichen Durchgang. Seitliche Leitwände verhindern dabei einen unkontrollierten Abfluss über die Öffnung.

Der hydraulisch vorgegebene Drosselabfluss erfolgt anschließend ausschließlich über das dafür ausgelegte Drosselorgan.

Sinkt der Wasserstand wieder, öffnet sich die Kleintierklappe selbsttätig und stellt die terrestrische Durchgängigkeit erneut her.

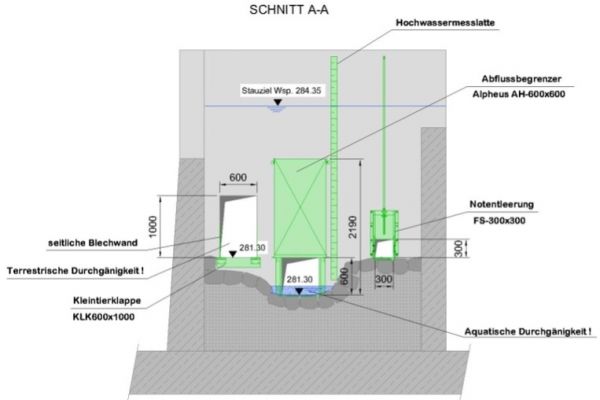

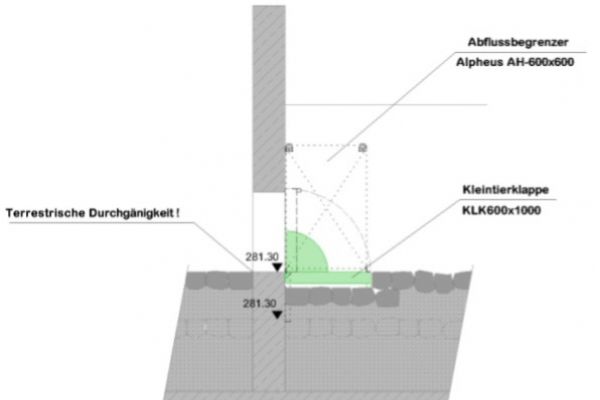

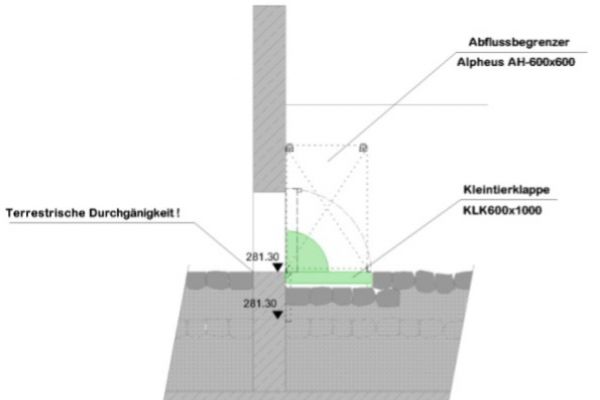

In Kombination mit dem ALPHEUS® Typ AH lassen sich damit Hochwasserschutz, kontrollierte Abflussregelung sowie aquatische und terrestrische Durchgängigkeit innerhalb eines Systems miteinander verbinden.

  • Aquatische und terrestrische Durchgängigkeit (DIN 19700)
  • Durchgängigkeit auch für Tiere in/an Fließgewässern, Hochwasserrückhaltebecken und Talsperren

Projektbezogene Auslegung für Hochwasserrückhaltebecken

Jedes Hochwasserrückhaltebecken stellt unterschiedliche Anforderungen an die technische Ausrüstung.

Entscheidend sind unter anderem:

  • erforderlicher Drosselabfluss
  • maximaler Wasserstand und Einstau
  • vorhandene Bauwerksgeometrie
  • Größe und Lage des Ablaufquerschnitts
  • Rückstauverhältnisse
  • Anforderungen an die ökologische Durchgängigkeit
  • vorhandene Energieversorgung
  • gewünschte Steuerungs- und Fernwirktechnik

BIOGEST® unterstützt Planer, Betreiber und ausführende Unternehmen bei der Auswahl und Auslegung der geeigneten technischen Komponenten.

Von der fremdenergiefreien mechanischen Abflussregelung mit ALPHEUS® bis zur elektronisch gesteuerten Abflussregelung mit EGAR können die Systeme projektbezogen auf die hydraulischen und betrieblichen Anforderungen des Hochwasserrückhaltebeckens abgestimmt werden.

Sie planen ein Hochwasserrückhaltebecken oder benötigen eine geeignete Abflussregelung?

Sprechen Sie uns an. Wir unterstützen Sie bei der Auswahl und technischen Auslegung der geeigneten Lösung.
